Controle de Temperatura sem fio por PWM

Começamos o semestre projetando muito e colocando a mão no ferro de solda. Segue os nossos destaques para Controle de Temperatura sem fio por PWM.

Conversor D/A por escada R/2R & Conversor A/D por aproximações sucessivas

Muito foi feito neste semestre. Os alunos se empenharam para trazer o melhor para você que nos segue. Aproveitem e atrevam-se a fazer vocês mesmos.

EE641 - Conversor AD por aproximações sucessivas e gravador de sinais (3/3)

Olá pessoal!!

Com esse último vídeo completamos nosso curso de eletrônica 2 - EE641

Gostaria de agradecer a todos pelo incentivo e espero que vocês tenham aprendido conosco.

Código: Experimento 6

Alexandre Aykawa  137945
Pedro Alvarez          139716

Olá, neste último vídeo apresentamos um Conversor A/D por aproximações sucessivas construído a partir do conversor D/A do vídeo anterior. Esperamos que goste

E com este vídeo nos despedimos de vocês. Esperamos retornar em breve com mais material sobre o assunto.
Abraços,
Matheus e Rodrigo

EXPERIMENTO 6 - Conversor AD por aproximações sucessivas de 8 bits

Nesse experimento iremos discutir a montagem e resultados de um conversor analõgico digital através de aproximações sucessivas de 8 bits. Aproveitando a montagem do circuito realizado no experimento 5. Foi discutido possíveis melhorias para evitar perda de sinais na saída.


Alunos:
Gabriel Lopes Stockler Ney - 070955
Rodrigo Novis Edington - 118618

Conversor D/A por aproximações sucessivas

Olá, pessoal!

Este é o último vídeo da série de 3 vídeos que iremos ensiná-los como implementar um gerador de sinais de EletroCardioGrama (EDG), o qual é utilizado para medir a variação dos potenciais elétricos gerados pelo coração.

No primeiro vídeo ensinamos a montar um conversor digital-analógico de 4 bits com escada R/2R. O conversor transforma um sinal digital, que é discreto no tempo e em amplitude, em um sinal analógico. O RaspberryPi faz o controle do chaveamento da escada R/2R, determinando, assim, qual será a tensão de saída analógica. Este controle via RaspberryPi é crucial para que seja possível a implementação de um gerador de funções (neste caso, senoidais e triangulares), que é exatamente o que ensinamos neste vídeo.
No segundo vídeo ensinamos a ampliar o conversor digital analógico para 8 bits de resolução, no qual os bits são carregados de forma serial e não paralela, e a excursionar a saída entre -3 e 3 volts. Como o registrador de deslocamento compila vários registradores em sua estrutura, a informação é deslocada pelo circuito conforme o mesmo é ativado. O RaspberryPi envia serialmente os 8 bits de dados que irão determinar o valor de saída através do controle das 8 chaves do conversor analógico-digital de 8 bits com escada R/2R.  Finalmente, foi mostrado como executar o código a fim de que o circuito mostre na saída um sinal de EletroCardioGrama a partir de sinais digitais fornecidos previamente.

Já no terceiro e último vídeo desta série iremos ensinar a construir um conversor analógico digital por aproximações sucessivas e um gravador de sinais. O funcionamento do circuito será da seguinte maneira: um sinal analógico será dado como entrada para nosso circuito e ele converte esse sinal analógico para um sinal digital através de aproximações sucessivas. Em seguida, o sinal digital obtido será salvo na memória do raspberry. Quando o usuário quiser, esses dados poderão ser impressos na tela de um osciloscópio, utilizando o conversor digital analógico de 8 bits.

Para este circuito a especificação é que o sinal analógico a ser convertido deve variar de 0 a 3V, além das palavras digitais possuírem 8 bits. Assim, comparativamente a segunda parte desta série, a nossa escada R/2R não foi modificada, visto que já é um conversor de 8 bits e a excursão foi modificada, já que antes havia um offset de modo a fazer o sinal variar de -3 a 3V.

A principal ideia do conversor A/D de aproximações sucessivas é de que o circuito irá tentar aproximar o máximo possível o número digital criado com o analógico fornecido, comparando-os constantemente. Assim, foi utilizado outro amplificador operacional do LM324 como comparador. Para maiores informações sobre como o comparador funciona assista ao primeiro vídeo da primeira série de vídeos. Na sua entrada não inversora colocamos o sinal analógico que queremos aproximar e na entrada inversora colocamos o sinal de saída do conversor digital-analógico da escada R/2R. Assim, o comparador irá responder se a aproximação feita pela palavra digital é maior ou menor que a tensão analógica. A resposta do comparador, que analisa se a palavra digital é maior ou menor que a tensão analógica, é analisada pelo Raspberry Pi. Desta forma, para evitar danos no RaspberryPi, a alimentação do CI LM324 foi modificada para uma fonte assimétrica de 0 e 5 V e após a saída do opamp comparador foi utilizado um resistor de 180 ohms e um diodo zener ligado ao terra para limitar a tensão que chega no RaspberryPi.

O teste consiste em adicionar uma forma de onda contínua na entrada analógica do nosso circuito através do gerador de sinais e, através do conversor A/D, converter as tensões para palavras digitais, que serão armazenadas na memória do raspberry pi. Após um número pré-estabelecido de palavras salvas, o usuário pode escolher converter essas palavras novamente para tensões analógicas, disponibilizando a tensão convertida no osciloscópio conectado.

Observação final: Após os testes e o aproximador já funcionando foi observado que ainda restavam alguns ruídos. Para melhorar ainda mais o nosso circuito, foi introduzido de um filtro passa baixas para filtrar algumas descontinuidades e mudanças abruptas causadas pela presença de componentes de alta frequência nos nossos sinais armazenados.

Para implementar o seu próprio conversor analógico digital por aproximações sucessivas e um gravador de sinais, assista ao vídeo abaixo:

Para ter acesso ao código utilizado neste experimento acesse o link a seguir:

https://github.com/victoriaceleri/ConversorD-A

Obrigada pela atenção :)

Grupo 1:

Bárbara Rosado    RA: 145393

Victória Celeri       RA: 148161

[EXPERIMENTO 6 EE641- laboratório de Eletrônica II] - CAD por aproximações sucessivas

Fala galeeeera!

Aqui estamos com o nosso último vídeo da nossa série de experimentos do Laboratório de Eletrônica.
Dessa vez vamos utilizar parte de nosso circuito anterior e montar um CAD por aproximações sucessivas de 8 bits.

Infelizmente tivemos alguns problemas e acabamos perdendo os vídeos sobre o projeto funcionando, porém deixei o vídeo o mais didático possível para vocês.

Alex Narita RA 140469

Guilherme Eiji RA 122073

[Experimento 6] Conversor Analógico - Digital - 8 bits - Aproximações Sucessivas

Olá!

Trazemos hoje o terceiro e último vídeo sobre o novo assunto das vídeo-aulas de eletrônica experimental.

Para este vídeo, vamos apresentar a etapa do conversor Analógico - Digital  (ADC) utilizando o conceito de "aproximações sucessivas".

Para isso, precisaremos utilizar um conversor DA também. Este será aproveitado do último experimento!

Conversores DAC e ADC são muito importantes para vários projetos, sejam eles de interação com humanos ou com outros sistemas eletrônicos. Vamos armazenar senóides de várias frequências e reproduzi-las no conversor DA.

Assista abaixo a nossa implementação!

Esperamos que tenham curtido!
O código-fonte desse experimento você pode encontrar aqui.

Bruno&Patricia

Exp 6 - Conversor AD por aproximações sucessivas e gravador de sinais

Eae, galera! Tá tudo sussa?

Vamos finalizar o curso com este último experimento, onde construiremos um conversor analógico digital por aproximações sucessivas de 8 bits e também um gravador de sinais. O conversor basicamente tenta "adivinhar" a palavra digital de um sinal arbitrário fazendo comparações bit a bit até encontrar a palavra digital correspondente. As amostras do sinal são gravadas para serem reproduzidas posteriormente. Esperamos que gostem!

Yang Cheng Yu e Ricardo Campos

Conversor A-D por aproximação sucessiva

Olá a todos,
encerramos a nossa série de videos sobre eletrônica básica com um vídeo mostrando a construção e utilização de um conversor analógico digital por aproximação sucessiva.

O código implementado para o funcionamento correto do CAD pode ser visto aqui.

Matheus Alexandre
George Nicolas

Analisador de Sinais de ECG - Parte (3/3) - Conversor AD de 8 bits por aproximações sucessivas

Continuando a série de videos sobre o analisador de sinais de eletrocardiograma

(ECG).

Neste video construímos um conversor analógico-digital de 8 bits por aproximações

sucessivas, a partir do conversor digital-analógico que implementamos no último

video.

Como sempre, todos os programas utilizados estão presentes no  Google Drive™.

Fiquem a vontade para dar sugestões, criticas e divulgar!

Auf Wiedersehen,

Helmholtz Watson.

[Experimento 6] Conversor A/D e D/A (Parte 3/3)

Saudações, leitores do Blog,

nesse post vamos divulgar o último vídeo, no qual apresentamos o último passo para montarmos o conversor Analógico-Digital e Digital-Analógico. No caso, será apresentado o CAD, uma vez que o CDA já foi apresentado nas partes 1 e 2. Segue o vídeo explicando as mudanças no circuito e o funcionamento.

Aqui tem o link para o vídeo que explica o amplificador operacional e o regulador de tensão.

Para mais informações, segue o link para o roteiro do experimento: Roteiro_6.

por Plínio S. Dester & Matheus A. Coletto

Experimento 5 - Gerador de sinais de EletroCardioGrama (ECG)

Olá!

Neste vídeo vamos continuar com o Conversor DA (Digital Analógico) com Escada R/2R, ampliando o circuito do vídeo anterior e acrescentando alguns componentes para produzir diferentes sinais de um ECG

Espero que gostem!

Thiago Thomas Huang

Victor Hugo Henriques

Experimento 5 - ECG

Boa noite galera

Segue a segunda parte do experimento do conversor DAC. Tivemos um problema com a primeira parte e postamos a segunda parte com detalhes do projeto e do circuito.

Gabriel Magioni e Vinicius Gonçalves

Experimento 5 - Gerador de sinais de EletroCardioGrama (ECG)

Olá pessoal!
Esse é o segundo vídeo da nossa mini série referente ao conversor DA.

O código utilizado no vídeo poder ser encontrado aqui:
https://gist.github.com/anonymous/5a4d40b29cb4b809a22231b03b897440




Obrigado pro assistir! =D


Alexandre Aykawa 137945
Pedro Alvarez         139716

Olá pessoal!

Este é mais um vídeo na série de montagem de um conversor D/A, com o objetivo de sintetizar padrões de um eletrocardiograma. Esperamos que gostem!

Autores:

André Ventura Lopes - 134956
Gabriel Soriano Leme - 141740

[EXPERIMENTO 6 EE641- laboratório de Eletrônica II] - CAD por aproximações sucessivas de 8 bits

Fala galeeera!

Trago aqui o nosso quinto experimento, nele vamos usar o nosso experimento passado e dar uma incrementada nele.
Aumentaremos a resolução e simularemos um cardiograma!

Semana que vem postaremos o nosso último vídeo da serie, até lá!

Alex Narita RA 140469

Guilherme Eiji RA 122073

Olá,
Neste quinto vídeo iremos expandir nosso conversor Digital Analógico para 8 bits utilizando um registrador de deslocamento para fazer a transferência dos dados. Vamos ao vídeo:

Esperamos você em nosso próximo vídeo!
Matheus e Rodrigo

Experimento 4 - Conversor digital analógico 4 bits escada R/2R

Olá pessoal!

Neste vídeo nós falamos sobre nosso trabalho no quarto experimento, onde projetamos e implementamos um conversor digital analógico de 4 bits do tipo escada R/2R.



Marcos Piau Vieira  RA 136825
Iago Lopes                RA 136101

Exp 5 - Conversor D/A de 8 bits e Gerador de sinais de Eletrocardiograma (ECG)

Olá, galera!!!

Estamos de volta com o experimento 5 em que expandimos o conversor D/A para 8 bits de resolução. Além disso, os bits serão carregados de forma serial e a saída analógica excursiona entre -3V e 3V. E para finalizar, fizemos com que este conversor D/A gerasse sinais de Eletrocardiograma, onde os padrões de ECG são gerados a partir de um arquivo previamente fornecido. Espero que gostem!

Yang Cheng Yu e Ricardo Campos

Conversor D/A 8bits seriais

Olá, pessoal!

Este é o segundo vídeo da série de 3 vídeos que iremos ensiná-los como implementar um gerador de sinais de EletroCardioGrama (EDG), o qual é utilizado para medir a variação dos potenciais elétricos gerados pelo coração.

No primeiro vídeo ensinamos a montar um conversor digital-analógico de 4 bits com escada R/2R. O conversor transforma um sinal digital, que é discreto no tempo e em amplitude, em um sinal analógico. O RaspberryPi faz o controle do chaveamento da escada R/2R, determinando, assim, qual será a tensão de saída analógica. Este controle via RaspberryPi é crucial para que seja possível a implementação de um gerador de funções (neste caso, senoidais e triangulares), que é exatamente o que ensinamos neste vídeo.
Já neste segundo vídeo o conversor digital analógico foi ampliado para 8 bits de resolução, no qual os bits são carregados de forma serial e a saída excursiona entre -3 e 3 volts. O funcionamento deste novo conversor é análogo ao estudado no anterior, com a diferença da inclusão de mais chaves devido à expansão do número de bits, de um uso de mais um amplificador operacional a fim de introduzir um offset na tensão de saída e do registrador de deslocamento 74HC595 (Shift-register). Esta expansão resultará no aumento da resolução do conversor, o que o torna mais robusto. O registrador de deslocamento compila vários registradores em sua estrutura, de forma que a informação é deslocada pelo circuito conforme o mesmo é ativado. O RaspberryPi envia serialmente os 8 bits de dados que irão determinar o valor de saída através do controle das 8 chaves do conversor analógico-digital de 8 bits com escada R/2R. Assim, a cada pulso de clock, o dado de entrada deve ser transferido para a saída no bit menos significativo, assim como este novo bit é inserido, os bits anteriores são deslocados para a esquerda.
Com o circuito pronto, foi necessário construir o código em C a ser executado a fim de que o nosso circuito mostre na saída um sinal de EletroCardioGrama a partir de sinais digitais fornecidos previamente. As simulações e comparações com sinais reais da medicina encontram-se no vídeo abaixo.

Para implementar o seu próprio conversor digital-analógico de 8 bits com escada R/2R, excursão de saída de -3V a 3V e envio da configuração das chaves serialmente,  assista ao vídeo abaixo:

Para ter acesso ao código utilizado neste experimento acesse o link a seguir:

https://github.com/victoriaceleri/Conversor8bits

Obrigada pela atenção :)
Até o próximo e último vídeo!

Grupo 1:

Bárbara Rosado    RA: 145393

Victória Celeri       RA: 148161

Link imagens:

https://drive.google.com/drive/folders/0B-8mL4zHsrJaUGF4c2xzd0ozZlk?usp=sharing

Conversor DAC - 8 Bits

Olá,
No vídeo de hoje iremos falar sobre como transformamos nosso conversor antigo de 4 bits em um conversor de 8 bits. O conversor de 8 bits apresenta uma melhor resolução, 0.02 V/bit e portanto consegue similar sem problemas as formas de onda de um ecg, por exemplo. O código utilizado para implementação pode ser visto aqui.

Matheus Alexandre e George Nicolas

Analisador de Sinais de ECG - Parte (2/3) - Conversor DA de 8 bits com shift register

Continuando a série de videos sobre o analisador de sinais de eletrocardiograma

(ECG).

Neste video melhoramos a resolução do nosso conversor analógico digital, ampli-

ando a nossa escada R-2R, construída no último vídeo, de 4 para 8 bits.

Testamos o gerador de sinais construído com formas de ondas complexas, obtidas

de exames de eletrocardiogramas.

Como sempre, todos os programas utilizados estão presentes no  Google Drive™.

Fiquem a vontade para dar sugestões, criticas e divulgar!

Auf Wiedersehen,

Helmholtz Watson.

Exp 5 - Conversor DA de 8 bits - Gerador de sinais de ECG

Olá!

Aqui vai o quinto vídeo referente a disciplina EE641 (Laboratório de Eletrônica 2).

Neste vídeo expandimos o conversor, montado no experimento passado, para 8 bits e reproduzimos formas de ondas de eletrocardiogramas. Acompanhe todo o procedimento abaixo:

O código fonte se encontra aqui.

Bom divertimento!

Att,
Jônatas e Mateus

[EXPERIMENTO 4 EE641- laboratório de Eletrônica II] - Conversor Digital Analógico

Fala galera!

Desculpem o atraso nos vídeos, tivemos alguns problemas com aliens aqui em Marte e nossos trabalhos foram atrasados devido a uma bomba atômica. Vamos tentar correr com o próximo vídeo e colocaremos aqui o mais breve possível!

Mas voltando ao assunto, temos aqui nosso vídeo da quarta experiência, um Conversor Digital Analógico. Tentamos deixar nosso vídeo de uma maneira bem simples e didática.

Código completo:
http://pastebin.com/WwBAcHBb

Alex Narita RA 140469

Guilherme Eiji RA 122073

[Experimento 5] Conversor Digital-Analógico (DAC) - 8 bits - Escada R-2R

Olá!

Trazemos hoje o segundo vídeo sobre o novo assunto das vídeo-aulas de eletrônica experimental.

Para este quarto vídeo, vamos apresentar a segunda etapa do conversor Digital-Analógico (DAC) utilizando a topologia "escada R-2R".

Desta vez, ampliamos ele para 8 bits e reproduzimos alguns sinais de eletrocardiograma (ECG).

Conversores DAC e ADC são muito importantes para vários projetos, sejam eles de interação com humanos ou com outros sistemas eletrônicos. Neste exemplo, damos destaque para o eletrocardiograma, um importante exame para a saúde cardíaca no mundo todo.

Assista abaixo a nossa implementação!

Esperamos que tenham curtido!
O código-fonte desse experimento você pode encontrar aqui.

Bruno&Patricia

[Experimento 5] Conversor D/A e EletroCardioGrama (Parte 2/3)

Saudações, leitores do Blog,

nesse post vamos divulgar o segundo vídeo, o qual apresenta um aprimoramento do conversor D/A apresentado no vídeo passado. Ainda, para ilustrar seu funcionamento, geramos as tensões definidas em vetores pré-determinados, que no caso do experimento representam diferentes EletroCardioGramas. Abaixo temos uma foto do circuito soldado pelo Matheus:

E segue o vídeo explicando as mudanças no circuito:

Clique no botão para conferir alguns dos ECGs gerados.

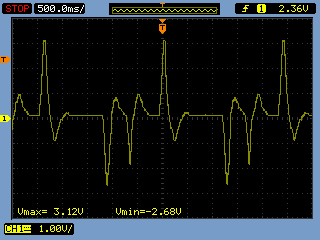

Bigeminismo ventricular:

 Taquicardia sinusal 120bpm:

 Fibrilacao atrial:

 CVPs multifocais:

 Fibrilacao ventricular:

Para mais detalhes dos materiais utilizados e dos passos seguidos, segue o link para o roteiro do experimento: Roteiro_5

Até o próximo post! o/

por Plínio S. Dester & Matheus A. Coletto
